Le guidage par roulements à billes conditionne la précision et la durée de vie de l’arbre de transmission du moteur d’un drone. Les choix d’architecture influencent la rotation, la stabilité et la friction ressentie par le système.
Ce texte rassemble principes de montage, risques de corrosion sous charge et pratiques de maintenance concrètes pour améliorer la performance. Les points essentiels suivent dans la rubrique qui précède l’analyse détaillée.
A retenir :
- Réduction de friction pour meilleure autonomie
- Positionnement des paliers pour rigidité optimale
- Serrage radial adapté pour éviter corrosion sous charge
- Maintenance périodique pour stabilité et performance
Par conséquent, Choix d’architecture pour le guidage de l’arbre de transmission du moteur drone, ce qui oriente le montage
Ce chapitre décrit l’architecture mécanique qui unit charges et appuis pour le guidage. La position relative des paliers modifie sensiblement les efforts transmis et la stabilité en rotation.
Position des paliers et charges externes
Cette partie situe l’effet de la charge par rapport aux roulements et à l’arbre. Selon Techniques de l’Ingénieur, rapprocher le palier de la charge réduit l’effort supporté par les appuis éloignés.
Dans un cas en porte à faux, lambda proche de 1 minimise les efforts sur les paliers et limite la flexion. En charge centrée, lambda ≈ 1/2 répartit mieux les efforts entre les roulements.
Conséquence pratique pour un drone : réduire le bras de levier autour du moteur pour limiter le rotulage. Cette solution prépare l’étude des serrages radiaux et montages.
Paramètres d’architecture :
- Position relative des paliers :
- Distance charge‑palier :
- Serrages et précontrainte :
- Jeux axial et radial après montage :
Cas de charge
Lambda recommandé
Effet sur paliers
Rigidité attendue
Charge en porte à faux
Proche de 1
Effort concentré sur palier proche
Faible si palier éloigné
Charge centrée
≈ 1/2
Répartition équilibrée des efforts
Meilleure résistance à la flexion
Charge axiale élevée
Varie selon montage
Besoin de blocage axial
Rigidité axial accrue
Cas vibrationnel
Optimiser écartement
Réduit risque de rotulage
Stabilité améliorée
« J’ai rapproché le palier du moteur sur notre prototype, la réponse en flexion s’est nettement améliorée »
Jean N.

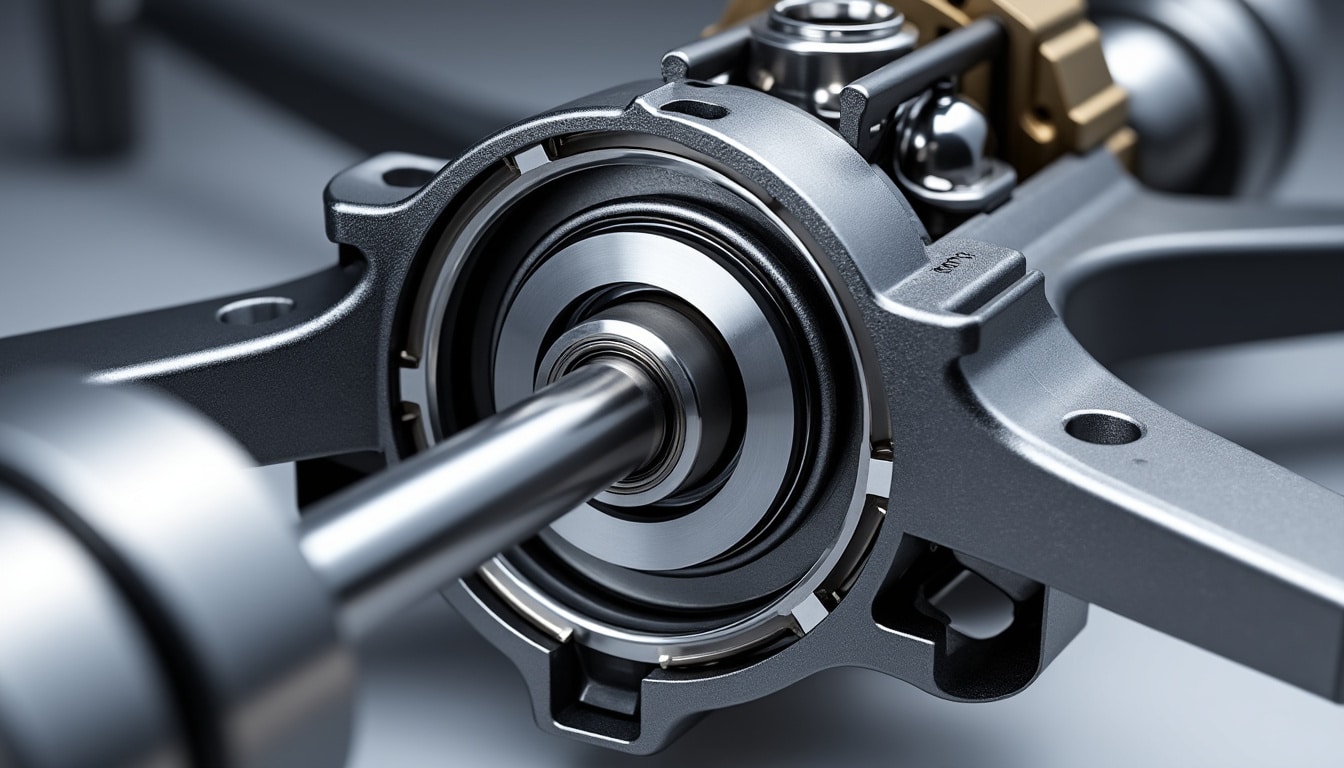

Image illustrative du guidage mécanique :
En conséquence, Serrage radial et montages pour minimiser corrosion sous charge et friction, vers l’entretien ciblé
Ce volet explique comment le serrage radial et le choix du montage influent sur la durabilité des roulements à billes. La bague qui tourne par rapport à la direction de la charge doit être serrée selon la règle connue.
Serrage radial et phénomène de corrosion sous charge
Cette sous-partie clarifie le mécanisme de corrosion sous charge et ses conséquences sur l’arbre et le palier. Selon École nationale d’ingénieurs de Brest, le micro‑mouvement entre bague et arbre provoque abrasion et usure accélérée.
La couche d’oxydation décollée génère des particules abrasives qui accélèrent la destruction de l’arbre. Le serrage adapté minimise ce risque et la friction nuisible.
Règles de serrage :
- Serrer la bague tournante relative à la charge :
- Prévoir blocage axial des bagues serrées :
- Laisser libre le roulement le moins chargé :
- Contrôler jeu radial après montage :
Types de montages : arbre long, X et O
Cette section compare montages pour guider l’arbre selon dilatation et charges axiales. Les montages arbre long, X et O offrent des compromis entre dilatation libre et stabilité du guidage.
Montage
Avantage
Réglage du jeu
Usage typique
Arbre long
Dilatation libre, prévention flambage
Cales pelables
Systèmes thermiques variables
Montage en X
Réglage accessible, bon pour bagues serrées
Cale ou filetage fin
Applications où accès extérieur existe
Montage en O
Grande stabilité du guidage
Cale ou encoche
Charges latérales et dilatation forte
Montage combiné
Adaptation fine selon contrainte
Varie selon solution
Assemblages spécifiques drone
« Sur nos drones tests, le montage en O a limité le jeu après montée thermique »
Sophie N.
Vidéo explicative montage et serrage :
Ainsi, Maintenance et performance du guidage par roulements à billes pour moteurs de drone, en préparation d’une stratégie opérationnelle
Ce dernier bloc aborde maintenance, contrôles et leur impact direct sur la performance. Un entretien régulier préserve la stabilité et réduit la friction pour une meilleure autonomie de vol.
Procédures de maintenance et contrôle des jeux
Cette partie décrit étapes pratiques de vérification et lubrification des roulements pour un moteur de drone. Selon Matthieu Barreau, le réglage du jeu axial et radial reste essentiel pour éviter surcharges et usures prématurées.
Plan de maintenance :
- Inspection visuelle et nettoyage des cupules :
- Contrôle du jeu axial et radial après charge :
- Lubrification selon préconisations constructeur :
- Remplacement programmé des roulements critiques :
« J’ai conservé nos moteurs plus longtemps en doublant la fréquence d’inspection »
Marc N.
Influence sur la performance : réduction de frottement et meilleure restitution de puissance pour les hélices. Ce gain optimise l’autonomie et la fiabilité pendant les missions critiques.
